ワイヤー放電加工機の種類、動作原理、選定ガイドを解説

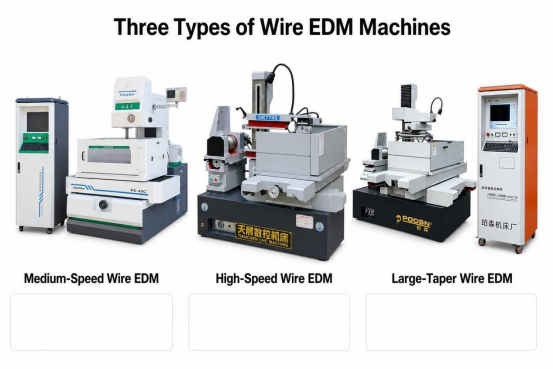

ワイヤー放電加工機の一般的な種類とその特徴

ワイヤ EDM マシンは通常、ワイヤ速度、ワイヤ材質、およびテーパ切断能力によってグループ化されており、これら 3 つの要素が特定のマシンが適切に処理できるかどうかを主に決定します。 中速ワイヤ放電加工機 機械はモリブデン ワイヤを制御された適度な速度で往復動作させ、切断速度と表面仕上げのバランスが必要な場合に広く使用されています。 高速ワイヤ放電加工機 機械も通常、往復モリブデンワイヤを使用しますが、単純な低テーパープロファイルで材料をより速く除去できるように調整されています。 太テーパーワイヤ放電加工機 これらの機械は、拡張された傾斜軸の移動範囲を中心に構築されているため、ワイヤに広範囲の角度を付けることができ、パンチアンドダイ加工、押出ダイ、および硬化したブロックに顕著な抜き勾配を必要とするその他の部品に実用的な選択肢となります。

これらのカテゴリは 3 つの厳密に別個の設計ではなくスペクトルを説明するため、多くのショップは単一の理想的な構成ではなく、最も頻繁に切断する部品ファミリーに基づいて選択することになります。以下の概要は、ワイヤ EDM 機械工場のワークフロー内で各タイプが通常どのように位置付けられるかをまとめたものです。

中速ワイヤ放電加工機 PS-CやDK77-BCシリーズなどの一般的なツーリングや金型部品に共通の、バランスのとれた切削速度と表面仕上げを備えた往復モリブデンワイヤ。 高速ワイヤ放電加工機 DK77-A および DK77-B シリーズなど、テーパーが小さく、大量のプロファイル切断において、より高速なスループットを実現するように調整された往復モリブデン ワイヤ。 ラージテーパーワイヤ放電加工機 DK77-D シリーズなどのパンチ、ダイ、および押出ツールの顕著な抜き勾配に対応するため、チルト軸の移動距離が拡張されています。

切断速度は、サイクル タイムとスループットに直接影響するため、ワイヤ EDM マシン タイプを比較するときにショップが最初に尋ねる質問の 1 つです。ただし、テーパー機能と達成可能な精度は、ワイヤーが切断部を通過する速度とトレードオフになることが多いため、生の速度だけではすべてがわかりません。下の表は、実際の速度は材料、厚さ、発電機の設定によって異なるため、絶対的な切断速度ではなく相対的な効率指標を使用して、中速、高速、および大テーパーのワイヤ EDM マシンを並べて示しています。この例示的なインデックスは、特定のマシンの固定パフォーマンス数値として機能するのではなく、ショップが実際に遭遇する一般的なパターンを示すことを目的としています。このパターンを理解すると、特定の部品ファミリに対してどのワイヤ EDM マシン タイプをさらに評価する価値があるかを絞り込むのに役立ちます。

グラフが示すように、高速ワイヤ EDM マシンは、相対的な切断効率指数で最も高いスコアを獲得する傾向があります。これは、直線的なプロファイルで材料を迅速に除去することを設計の重点に反映していることを反映しています。中速ワイヤ EDM マシンはそのすぐ後ろにあり、適度な高速切断と安定したワイヤ張力およびより細かい表面制御のバランスをとる設計哲学を反映しています。この比較では、大きなテーパーのワイヤ EDM マシンが最も低い相対指数を示していますが、それはそれらのマシンが全体的に弱いという意味ではありません。これは単に、顕著な角度での切断は、まっすぐな垂直切断と比較して本質的にプロセスが遅くなるということを反映しています。実際には、単純なブランキング パンチを大量に切断する工場は、通常、高速ワイヤ EDM 構成が提供するスループットの利点を重視します。より厳しい表面仕上げ要件を持つ精密金型コンポーネントを製造する工場では、より制御されたワイヤ送りによりよりきれいな最終パスをサポートする中速ワイヤ EDM に傾いている場合があります。抜き勾配のある金型、押出工具、またはパンチを定期的に機械加工する工場では、テーパ機能がなければ機械で部品をまったく製造できないため、生の速度よりもテーパ機能が重要であることがわかります。また、ワイヤ EDM マシンの切断速度は、ワークピースの厚さ、ワイヤ直径、目標の表面仕上げに使用するトリム パスの回数によって変化することにも注意してください。ワークピースが厚いと、ワイヤ移動単位あたりにより多くの材料を侵食する必要があるため、機械のタイプに関係なく、達成可能な切断速度が低下します。微細な表面仕上げが必要な場合によくある複数のトリムカットも、機械の基本的な速度定格を変更しないにもかかわらず、合計の処理時間を追加します。このため、チャート内の相対インデックスは、機械タイプを絞り込むための出発点として最適に使用され、その後、特定の部品の形状と仕上げの要件をより詳細に評価します。ストレート部品とテーパー部品を組み合わせて定期的に製造している工場では、特にテーパー加工の相対効率指数が低いにもかかわらず、標準的な垂直切断を実行できるため、柔軟性がさらに高まるため、大きなテーパーのワイヤ EDM マシンを選択することがあります。純粋に最高の切削速度の数値を最適化することよりも、工場の作業負荷の主要な部品ファミリーに機械のタイプを適合させることが重要になる傾向があります。

重要なポイント: 3 つの主要なワイヤ EDM マシン カテゴリは、速度、テーパ機能、および仕上げ制御のトレードオフになるため、単一の性能数値よりも、工場がカットする主要な部品群が選択の指針となるはずです。

ワイヤー放電加工機の仕組み: 動作原理とコア構造

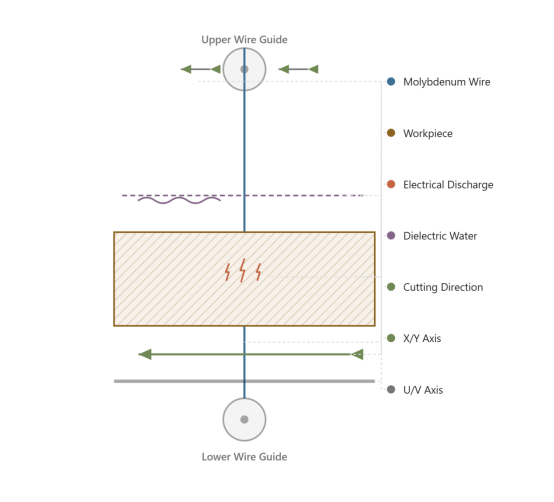

カテゴリに関係なく、すべてのワイヤー EDM マシンは、次のような方法で材料を除去します。 火花浸食 : 連続的に移動するワイヤ電極がワークピースから制御された小さな距離に保持され、毎秒数千回の急速な放電により、プログラムされた経路に沿って微量の金属が蒸発します。ワイヤ自体はワークピースに物理的に接触することがないため、ワイヤ切断 EDM では、従来の加工を制限していた機械的切削力を使用せずに、硬化工具鋼、超硬、その他の難削材を加工できます。

誘電性の流体、通常は脱イオン水が切断ギャップを通って連続的に流れます。この流体はワイヤとワークピースを冷却し、その後の放電を妨げないように侵食された粒子を洗い流し、スパークギャップの電気特性の制御に役立ちます。サーボ制御システムはギャップの状態を継続的に監視し、ワイヤの位置をリアルタイムで調整して、切断が進むにつれて安定した一貫したギャップを維持します。一方、CNC 制御はプログラムされた部品プロファイルをトレースするために X 軸と Y 軸を駆動し、テーパー切断用に構築された機械では、追加の U 軸と V 軸の動きによってワイヤ ガイドが傾き、ワイヤを厳密に垂直ではなく斜めに切断できるようになります。

ワイヤー EDM マシンタイプ間で共有されるコアコンポーネント

1. 新しいワイヤを連続的に供給し、切断部を通過した後に使用済みワイヤを収集するワイヤ供給および巻き取りシステム
2. 上部と下部のワイヤ ガイド。ワイヤを正確に位置決めし、テーパー機能のある機械では傾斜して角度のある切断を行います。
3. ワイヤー張力制御により、ワイヤーをピンと張った状態に保ち、切断中のたわみに耐えます。
4. 誘電性流体の循環および濾過システム。きれいな流体を切削ギャップに供給し、侵食された破片を除去します。
5. 実際に材料を侵食する放電を生成するパルス発生器
6. CNC 制御および軸駆動システム。プログラムされた部品形状に従ってワークテーブルとワイヤ ガイドを位置決めします。

ワイヤ EDM マシンの 1 回のパスで表面仕上げが達成されることはほとんどありません。連続したカットで仕上げがどのように向上するかを理解することは、マルチパス プログラミングが標準的な手法である理由を説明するのに役立ちます。最初の粗いカットでは、材料の大部分がすぐに除去されますが、この段階では仕上げよりも材料の除去が優先されるため、比較的粗い表面が残ります。後続のトリムカットでは、より低いエネルギー設定とより遅い送り速度を使用して、特に表面粗さを段階的に低減します。下のグラフは、表面粗さの一般的な尺度である Ra が、ラフカットと複数のトリムパスにわたってどのように減少する傾向があるかを示す、典型的な例示的なパターンを示しています。これらの値は、特定の機械、材料、パラメータ セットに対する保証された結果ではなく、一般的なワイヤ EDM プロセスの動作を表します。

チャート内の線は、ラフカットと最初のトリムカットの間で急激に下がっており、これは、最初の仕上げパスで、急速な高エネルギー侵食による表面の不規則性がどの程度除去されるかを反映しています。トリムカットを追加するたびに Ra 値が低下し続けますが、その量は徐々に小さくなり、EDM 仕上げプロセス全般に共通する収益減少のパターンを示しています。この利益逓減パターンは、ショップが追加のトリム パスのコストと、特定の部品の仕上げが実際にどれだけ改善されるかを比較検討する理由の 1 つです。さらなる研磨またはテクスチャリングが予定されている部品は、残りの粗さはいずれにしても別の仕上げステップで処理されるため、2 回または 3 回のパスで停止することがあります。特定の精密金型キャビティなど、厳格な切断面仕上げ仕様を満たす必要がある部品では、多くの場合、実用的な Ra 値を低くするために追加のトリム パスを実行することが正当化されます。ワイヤの直径、ジェネレーターの設定、および誘電性流体の状態はすべて、あるパスから次のパスまでの Ra の向上速度に影響するため、正確な曲線はジョブごとに異なります。より安定したワイヤ張力制御を備えた機械は、多くの場合、中速ワイヤ EDM 構成に関連付けられており、パス全体でより一貫した仕上げの向上を実現する傾向があります。トリム パスごとに処理時間が追加されるため、使用されるパスの総数はサイクル タイムに直接影響します。これは、仕上げ目標自体と並んで重要な計画要素です。新しい部品をプログラミングするショップは通常、同様の以前の作業からの既知のトリム シーケンスから開始し、結果の仕上がりの測定方法に基づいてパス数を調整します。このようなパターンに対して実際に測定された Ra 値を監視することは、機械のワイヤ ガイド、張力システム、またはフラッシングのパフォーマンスが低下している時期を特定するのに役立ちます。これは、予想よりも平坦な曲線は、プログラミングの問題ではなく機械的またはプロセスの問題を示していることが多いためです。ショップは、特定の仕上げ仕様に必要なトリム パスの数が大まかに分かれば、サイクル タイムをより確実に見積もることができるため、時間の経過とともに、この関係を追跡することにより、より正確な見積もりもサポートされます。

重要なポイント: ワイヤ切断 EDM プロセスは、安定したスパーク ギャップ、連続的な誘電体フラッシング、およびマルチパス プログラミングに依存しており、同じコア構造が中速、高速、および大テーパーのワイヤ EDM マシンの基礎となっています。

ワイヤ放電加工装置の適用シナリオと選択基準

ワイヤ EDM マシンは幅広い業界にサービスを提供しており、このテクノロジーが通常どこに適用されるかを理解することで、状況に応じてマシンを選択することができます。金型および金型の加工は、歴史的にワイヤ EDM の最大の応用分野の 1 つであり、このプロセスは硬化した工具鋼を正確なキャビティおよびパンチの形状に切断することに優れているためです。精密工具、自動車部品、航空宇宙部品や医療部品も、公差が厳しい場合や硬い材料により従来の加工が困難な場合には、ワイヤ EDM に依存しています。以下のドーナツ チャートは、これらの広範な業界セグメントにわたるワイヤ EDM アプリケーションの代表的な分布を示しています。前のグラフと同様、これらのパーセンテージは、特定の期間または地域の正確な市場シェアの数値ではなく、一般的な業界のパターンを伝えることを目的としています。

この図では、金型およびダイの用途が最も大きな割合を占めており、これは、従来では機械加工が困難だった硬化工具鋼からキャビティ、コア、インサートを切断するというワイヤー EDM の長年の役割と一致しています。次に大きなセグメントは精密工具であり、生産量よりも厳しい寸法公差が重要となるゲージ、治具、プレス部品などをカバーしています。耐久性のあるプレス金型、ギア、精密にフィットする部品に対する業界の継続的なニーズを反映して、自動車部品も大きなシェアを占めています。航空宇宙および医療用途は、全体的なシェアは小さいものの、従来の切削方法では機械加工が難しいニッケル基超合金やチタンなど、最も厳しい公差や最も要求の厳しい材料仕様を要求する傾向があります。残りの「その他の産業」カテゴリには、プロトタイプ開発から特殊電子機器ハウジングに至るまで、他のセグメントにきちんと収まらないさまざまなユースケースが含まれています。この分布は、中速および大型テーパーのワイヤ EDM マシンが人気の選択肢であり続けている理由も示唆しています。これは、金型、金型、ツーリングの作業が、これらのマシン タイプが提供するテーパー機能と仕上げ制御の恩恵を受けることが多いためです。新しい市場セグメントに参入するショップは、どの機能が最も重要になる可能性が高いかを示す大まかなガイドとしてこのような分布を使用できますが、実際の需要は常にショップがサービスを提供する特定の顧客ベースに依存します。たとえば、工具に重点を置いた工場では、工具セグメントの多くが複雑で公差の狭い形状に関与していることを考慮すると、生の切削速度よりもテーパ機能と表面仕上げを優先する場合があります。より単純なスタンピング金型コンポーネントを大量に切断する自動車中心の工場では、生産スケジュールに合わせるために、代わりに切断速度とサイクル タイムを優先する場合があります。ワイヤ EDM は、ワークピースに大きな機械的力を加えないサブトラクティブな非接触プロセスであるため、硬度や幾何学的複雑さが従来の切断方法を除外する場合は常に、これらすべてのセグメントにわたるオプションとして残ります。

重要なポイント: ワイヤー EDM マシンを材料の厚さ、必要なテーパー角度、対象の表面仕上げに適合させることは、業界のみに基づいて選択するよりも信頼性の高い選択アプローチです。

詳細な比較: 中速、高速、太テーパーワイヤ放電加工機

中速、高速、および大テーパーのワイヤ EDM マシンを選択する場合、多くの場合、単一の指標に合わせて最適化するのではなく、複数の機能を一度に比較検討することになります。精度、切断速度、テーパ機能、自動化レベル、および全体的なアプリケーションの多用途性はすべて、どの機械タイプが工場の一般的な作業負荷に最も適合するかを決定する要因となります。ここでは、単一の数値での比較は誤解を招く可能性があります。速度で良いスコアを獲得したマシンでも、テーパー機能でスコアが低くなったり、その逆の場合もあるからです。以下のレーダー チャートは、1 から 10 までの相対スケールを使用して、これら 5 つの次元にわたって 3 つのマシン タイプすべてを配置しており、トレードオフを一目で確認しやすくしています。前のグラフと同様に、これらの値は、特定の 1 つのモデルの仕様書ではなく、カテゴリ全体の一般的な傾向を表すことを目的としています。

レーダー チャートは、中速ワイヤ EDM マシンが比較的バランスの取れた形状を形成し、単一の次元で最高のパフォーマンスを発揮することなく、精度、自動化、多用途性の点で適度に高いスコアを獲得していることを示しています。高速ワイヤ EDM マシンは、直線的なプロファイルを迅速かつ大量に切断することに重点を置いた設計と一致して、速度軸に沿って最も長く伸びます。大きなテーパーのワイヤ EDM マシンは、テーパー機能軸に沿って最も遠くまで伸びており、まず広角切断を可能にする軸の移動範囲と傾斜範囲の拡大を反映しています。特に、よく作られた機械ではテーパー能力と切断精度が相互に排他的ではないため、この比較では大きなテーパー機械もかなりの精度スコアを保持します。汎用性の軸では、ストレート加工とテーパー加工の両方を処理できる能力により、1 台の機械で生産できる部品の範囲が広がるため、高速機械よりも中速および大テーパー構成が若干好まれる傾向があります。この比較例では、自動化スコアは 3 つのタイプすべてでかなり近いものであり、自動ワイヤ通し、プログラム可能な張力制御、および CNC 位置決めが、1 つのカテゴリに固有のものではなく、現代のワイヤ EDM マシン全体で一般的な機能になったことを反映しています。主に直線壁の工具コンポーネントを大量に切断する工場では、速度軸に関する高速機械の利点がテーパスコアの低さを上回ることに気づくでしょう。抜き勾配のあるパンチ、ダイ、または押出工具を製造する工場では、テーパー能力の軸により重点が置かれるため、大きなテーパー機械が明らかにリードしています。さまざまな作業でストレートな部品と先細の部品の両方を切断する混合作業負荷の工場では、中速ワイヤ EDM マシンが示すよりバランスの取れたプロファイルに引き寄せられることがよくあります。このようなレーダー チャートを読み取ることは、単一の最大の形状を選択するというよりも、その形状の最も強い軸を工場の典型的な部品の特定の要件に一致させることが重要です。これらの値は特定のモデルから測定されたものではなく例示的なものであるため、購入を検討するショップは、検討中のモデルの実際の精度、速度、テーパ仕様を機器メーカーに直接確認する必要があります。

重要なポイント: シングル ワイヤ EDM カテゴリがすべての面で優れているわけではないため、作業負荷が混在している工場では、精度、速度、テーパ範囲、自動化を 1 つの要素だけで評価するのではなく、一緒に評価することでメリットが得られることがよくあります。

ワイヤー放電加工機のメンテナンスガイドライン

一貫したメンテナンスにより、ワイヤー EDM マシンは長年使用しても設計された精度で切断が維持され、定期的なスケジュールに組み込まれれば、ほとんどの日常作業は簡単になります。ワイヤの張力は定期的にチェックして校正する必要があります。ワイヤが緩すぎたり、きつすぎたりすると、真直度、ひいては部品の精度に影響を与える可能性があるためです。誘電性流体の品質は通常、水の抵抗率によって測定されますが、汚染された流体や状態の悪い流体は切断速度を低下させ、ワイヤの破損を増加させる可能性があるため、定期的な監視と適時のフィルタ交換が必要です。ワイヤガイドは、走行するワイヤとの絶え間ない接触により徐々に摩耗するため、一定の間隔で検査し​​、摩耗により切断の真直性に影響が出たら交換する必要があります。誘電体タンク、作業台、配線経路は定期的に掃除して、ゴミの蓄積によるフラッシングや電気的接触の妨げを防ぐ必要があります。

長期的な精度をサポートする追加のプラクティス

1. 既知の基準に対して機械のレベリングと軸の位置決め精度を定期的に検証します。
2. 計画外のダウンタイムを避けるために、ワイヤー、フィルター、ワイヤーガイドなどの主要な消耗品の在庫を保管してください。
3. メーカーの推奨間隔に従ってガイド レールとボールネジを点検し、潤滑します。
4. 予期せぬ断線などの繰り返し発生する問題を記録し、根本原因までパターンを追跡できるようにする

重要なポイント: 誘電性流体の状態、ワイヤ ガイドの磨耗、および定期的な位置決めチェックは、ワイヤ EDM マシンの長期的な切断精度に最も密接に関係するメンテナンス要素です。

POOSN について – ワイヤー放電加工機の専門メーカー

POOSN について – ワイヤー放電加工機の専門メーカー

台州新城陽機械製造有限公司は、この種の幅広い製品を中心に構成されたメーカーの一例です。同社は、放電加工機および関連する特殊加工技術の研究、開発、生産に注力しており、その製品範囲は多岐にわたります。 PS-CおよびDK77-BC中速ワイヤ放電加工機シリーズ 、 DK77-A、DK77-B 高速ワイヤ放電加工機シリーズ 、そして the DK77-D ラージテーパーワイヤ放電加工機シリーズ 。各工作機械は生産の一環として位置決め精度についてテストされます。これは、機械の始動精度によって継続的なメンテナンスが維持されるべきベースラインが設定されるため、上記の軸位置決めメンテナンスチェックに直接関連するステップです。同社の製品は国内市場全体で販売されており、一部のモデルは東南アジア、西アジア、ヨーロッパ、南北アメリカに輸出されています。これは、国際的なワイヤー EDM 機器の購入者がサプライヤーを比較する際に通常求める文書やアフターセールス コミュニケーションの種類を反映しています。この幅広い経験は、品質と顧客のニーズへの明確な焦点と合わせて、特定のサプライヤーが最終的に選択されるサプライヤーであるかどうかに関係なく、ワイヤー EDM 機械メーカーを評価する際にショップが探す必要がある一般的なプロファイルを示しています。

重要なポイント: 適切なワイヤー EDM マシンの選択は、ワークピースの材質、厚さ、必要な精度、テーパー角度、生産量によって決まります。どの機械があなたの用途に適しているかわからない場合は、POOSN に連絡してワークピースの仕様を共有してください。当社のチームは、適切なワイヤー EDM ソリューションの選択をお手伝いします。
