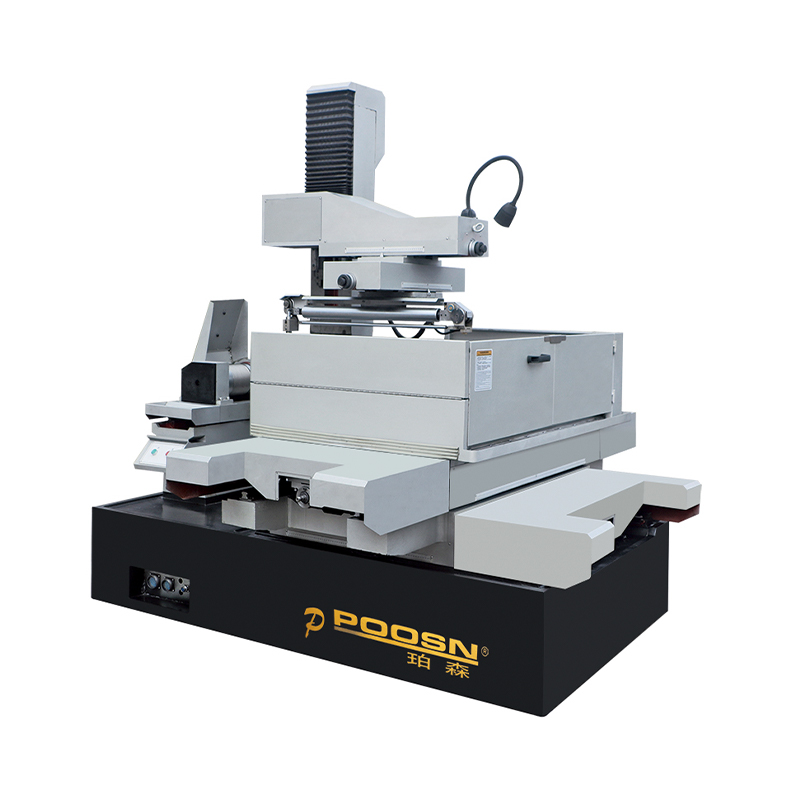

精密金型加工と複雑な部品製造の分野において、台州新城陽機械製造有限公司 (以下、「新城陽機械」という) は、その深い製造遺産と広範な技術的専門知識を活用して、DK45D ラージテーパーワイヤーカット放電加工機 (WEDM) の性能を業界をリードする基準にまで高めました。
DK45D は、高難易度、大角度の加工タスク向けに特別に設計された工作機械として、新城陽機械の製品ポートフォリオの中核となるだけでなく、複雑な空間形状の切断に伴う課題を解決する強力なツールとしても機能します。以下の分析では、この製造大手の技術的中核を詳細に調査し、その中核となるアーキテクチャ、ラージテーパー加工ロジック、安定性制御メカニズム、業界用途などの重要な側面を探ります。
の詳細な分析 DK45D ラージテーパーワイヤー放電加工機 テクノロジー
I. 空間4軸連携の処理ロジック
DK45D の主な利点は、その卓越した空間パフォーマンス能力にあります。従来の2D平面切断とは異なり、このモデルはU軸とV軸の高精度な同期連動により、電極ワイヤの柔軟な空間傾斜を実現します。
可変テーパー切断能力: この工作機械は、加工プロセス中に電極ワイヤの傾斜角度をリアルタイムで調整できるため、上下のプロファイルが異なる複雑なワークピースの製造が可能になります。
空間軌道補正: 大きなテーパー切断中に発生しやすい線径補正エラーに対処するために、新城陽機械は制御アルゴリズムを最適化し、極端な角度でも切断面の幾何学的一貫性を高度に維持できるようにしました。
II.機械的構造の安定性の向上
大きなテーパーの機械加工作業中に、電極ワイヤにかかる横方向の張力は、標準的な機械加工で発生する張力を大幅に超えます。新城陽機械は、DK45D の構造設計において一連の強化措置を実施しました。
高剛性ベッドサポート： 大きなスパンの軸移動による重心の移動を防ぐために、マシンベッドは高級鋳物を使用して構築されています。これらの鋳物は、内部応力を可能な限り最小限に抑えるために自然な老化プロセスを受けます。
精密ワイヤーガイドシステム: 特に大きな角度での操作向けに設計されており、ワイヤ ガイドとフラッシング ノズル間の位置合わせが特別に調整されています。これにより、極端な傾斜角でも誘電性流体が電極ワイヤを正確に包み込み、安定した放電環境を維持することができます。
Ⅲ． EDM放電制御戦略
大きなテーパー切削は、切削パスの垂直軸に沿ったワークピースの有効厚さが常に変化することを意味します。 DK45D に統合された放電電源システムは、優れた適応性を備えています。
パルスエネルギー制御: 放電ギャップ状態のリアルタイム監視に基づいて、システムは個々のパルスのエネルギー出力を自動的に微調整します。これにより、角の崩れや熱によるオーバーバーン（焦げ付き）などの問題（大きなテーパーカットの鋭い角で頻繁に発生する問題）が防止されます。
デブリフラッシングの最適化: 誘電体循環システムの最適化により、この機械は、大きなテーパー加工中に電食破片が蓄積するという一般的な問題を効果的に解決し、それによって完成したワークピースの表面の完全性を向上させます。
新城陽機械: 品質管理システムと製品の利点
新城陽機械は、「ミスは 1 マイルと同じ」、つまりほんのわずかなずれでも大きなエラーにつながる可能性があるという原則を全面的に受け入れています。 DK45D の製造および出荷プロセス全体を通じて、同社は包括的なフルシーケンス検査プロトコルを厳格に実施しています。新城陽機械は完成した工作機械について、世界的に認められた基準に従って計測検証を行うだけでなく、顧客の特定のアプリケーションシナリオに合わせた模擬加工試験も実施します。この厳格なプロセスにより、当社の施設から出荷されるすべての機械が 100% の品質合格率を誇ることが保証されます。
コアパフォーマンスパラメータマッピングテーブル
| 技術的側面 | 従来のWEDM装置 | 新城陽DK45Dモデル |
| テーパ加工能力 | 小さな角度または一定のテーパに限定されます。 | 大スパン、可変テーパ、複雑な輪郭切削に対応。 |
| 軸連動精度 | 基本的な 2 軸システムまたは簡略化された 4 軸システム。 | 高精度$X/Y/U/V$4軸リアルタイム同期連動。 |
| 構造疲労耐性 | 従来のフレーム。熱変形しやすい。 | 強化鋳造で熱安定性が高く、過酷な使用に適した設計です。 |
| 多用途な加工 | 単純な金型や基本的な機械部品に適しています。 | 航空宇宙用インペラ、複雑なプレス金型、特殊なギアに最適です。 |
| 品質管理基準 | 標準化された抜き取り検査。 | 新城陽全工程検査（国際規格準拠）。 |
産業用途における主なパフォーマンス
新城陽機械の顧客の中で、DK45D ラージテーパー ワイヤカット EDM マシンは主に次の高精度および先進技術分野に導入されています。
複雑なスタンピング金型: 大型のブランキング金型の加工において、DK45D はテーパー刃を 1 回のパスで完成させることができるため、二次研削の必要がありません。
航空宇宙部品: 特殊な空力プロファイルを特徴とする部品の機械加工に使用されます。ラージテーパーリンケージ機能は、このようなタスクを達成するための必須の前提条件です。
精密自動車部品: ステアリングやトランスミッションシステムなどの不規則な形状の部品の製造において、非常に高い繰り返し位置決め精度を実証します。
よくある質問 (FAQ)
Q1: DK45D は急斜面の加工に適しているのに、一般的な工作機械は適していないのはなぜですか?
標準的な工作機械は U/V 軸の移動量が限られており、傾斜した位置で動作すると機械構造が十分な剛性を欠くため、ワイヤの振動マークが発生することがよくあります。新城陽の DK45D は、U/V 軸の有効移動量を特に拡張し、堅牢なガイド レールで強化しているため、大きな角度でも高い加工精度を保証します。
Q2: 急角度切削時の加工精度はどのように保たれていますか?
これは、新城陽機械が開発した幾何学偏差補正技術を利用しています。電極ワイヤを傾けると、実際の切断点は物理的に微小な変位を受けます。工作機械の制御システムはリアルタイム アルゴリズムを利用して X 軸と Y 軸に微調整を適用し、それによって機械的誤差を相殺します。
Q3: 新城陽機械はどのようにしてすべての DK45D ユニットの一貫した品質を保証していますか?
当社の公約に従い、新城陽では厳格な工程内自己検査と最終製品検査を実施しています。最終組み立てが完了すると、すべての工作機械は数時間にわたる全負荷動作テストを受けます。さらに、レーザー干渉計を利用してすべての精度パラメータを校正し、国際規格およびお客様の特定の要件への完全な準拠を保証します。
Q4: この装置はオペレータに高度な技術的要求を課しますか?
DK45D は強力なマシンですが、新城陽機械はバックグラウンドで複雑な 4 軸リンケージ計算を処理する直感的なヒューマン マシン インターフェイスを備えています。基本的なワイヤーカットの経験を持つ技術者は、短期間の体系的なトレーニングを経て、大テーパー加工の技術を習得できます。
