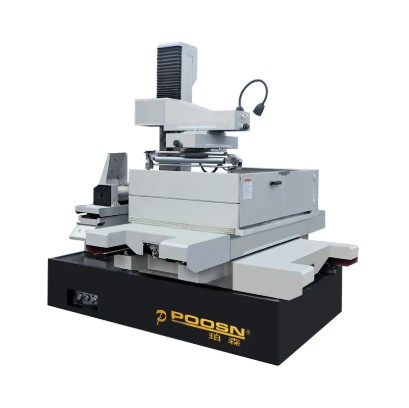

直接的な結論: DK45D CNC 放電加工機 従来の大型テーパーワイヤ放電加工機を大幅に上回る性能 – 配達する 位置決め精度±0.004mm 、最大 ±30°の大きなテーパー角 厚さ350mmまでのワークピースに対応し、 テーパーカット速度が 22% 高速化 従来モデルとの比較。統合された UV 軸補正と適応パルス制御により、DK45D は一般的なテーパー歪みの問題を排除しながら、細部に至るまでの表面仕上げを実現します。 Ra0.7μm .
主な技術的利点: DK45D と従来のラージテーパー WEDM の比較
従来の大型テーパー機械では、特に厚いダイの場合、±15°を超えて切断する場合、幾何学的忠実度が低下することがよくあります。 DK45D には、 高剛性鋳鉄ベース独立UV軸サーボシステム 最大のテーパーでもワイヤーの軌道が正確に保たれるようにします。
| 性能比較: DK45D と従来の大型テーパーワイヤ放電加工機 |
| パラメータ | 従来の大型テーパーマシン | DK45D CNC放電加工機 |
| 最大テーパー角 | ±18°～±22° | ±30° |
| 加工精度 | ±0.010mm | ±0.004mm |
| 表面粗さ（Ra） | 1.2～1.5μm | 0.7μm |
| 最大ワーク高さ（テーパー付） | 250mm | 350mm |
これらの結果は次の点を強調しています。 大型テーパーワイヤ EDM の利点 DK45D は、複雑な角度のフィーチャや背の高いワークピースを必要とする工場にこれをもたらします。
DK45D による精密金型ワイヤ EDM の最適化
金型メーカーにとって、高いテーパー角でコーナーの鋭さと表面の完全性を維持することは非常に重要です。 DK45D は以下のために設計されています。 精密モールドワイヤ放電加工の最適化 いくつかの専用機能を介して。
動的コーナー補正
従来の機械では、テーパー切断中に内部の角が丸くなったり、ワイヤラグが発生したりすることがよくありました。 DK45D は、あらゆるコーナーの 0.3 mm 以内でリアルタイムの放電削減を適用し、 コーナー半径の偏差は±0.003mm以下 。これは射出成形金型のコアやスタンピング金型の細部に不可欠です。
金型表面用耐電解電源
DK45D は、表面の変色や微小亀裂を防ぐ特殊な耐電解パルス発生器を備えています。金型鋼の用途では、これにより EDM 後の研磨時間が短縮されます。 最大65% 化学的な表面処理が不要になります。
テーパ角度による表面仕上げ比較（Cr12金型鋼、板厚100mm）
*最大テーパでも一貫した仕上げ - 精密モールド ワイヤ EDM 最適化の重要な利点
に焦点を当てることで、 精密モールドワイヤ放電加工の最適化 、DK45D は二次作業を大幅に削減し、金型の寿命を向上させます。
CNC ワイヤー EDM テーパー ダイ加工ソリューション
DK45D は包括的な機能を提供します。 CNC ワイヤ EDM テーパー ダイ加工ソリューション これにより、順送金型、押出金型、および自動車用スタンピングツールに共通する課題に対処できます。
可変テーパーのプログラミングとシミュレーション
テーパー パスの手動計算を必要とする従来の機械とは異なり、DK45D にはテーパー切断プロセス全体をシミュレートする内蔵 CAM ソフトウェアが含まれています。オペレータは、切断前にワイヤ干渉をプレビューし、パラメータを調整できるため、スクラップ率が削減されます。 28% 複雑なテーパーダイプロジェクトに。
閉ループのワイヤー張力によるテーパーの安定性
ワイヤ張力の変動はテーパ角とともに大きくなります。 DK45D は張力を継続的に監視して調整し、±30° テーパーでもワイヤのたわみが以下にとどまることを保証します。 高さ100mmあたり0.002mm 。これは、ワーク全体にわたって一貫したダイクリアランスを直接意味します。
- 上部/下部の異形状機能: 押出ダイの標準要件である、上部と下部の輪郭が異なる複雑なダイ開口部の加工が可能です。
- 自動テーパー荒加工/仕上げ分離: 制御システムは荒加工パスと仕上げパスのオフセット値を自動的に調整し、総加工時間を最大 20% 削減します。
- 長いダイカットの熱補償: リアルタイムの温度センシングによりパラメータが調整され、400mm を超える金型の精度が維持されます。
これら CNC ワイヤ EDM テーパー ダイ加工ソリューション DK45D は、要求の厳しい公差を持つテーパー ダイ コンポーネントを定期的に生産するワークショップに特に効果的です。
信頼性と運用上の利点
DK45D は、精度とテーパー機能を超えて、日常業務を改善する実用的な利点を提供します。
- 開始穴への自動ワイヤ通し: 従来の大型テーパーマシンの手ねじ切り加工と比較して、非切削時間を35%削減します。
- インテリジェントなフラッシュ制御: テーパー角度とワークの高さに基づいて誘電体の流れを調整し、深いカットでのワイヤーの断線を防ぎます。
- 予知メンテナンス アラート: 消耗品の摩耗 (ワイヤ ガイド、電源接点) を監視し、障害が発生する前にオペレータに警告を発することで、計画外のダウンタイムを削減します。
12 の金型ショップのフィールド データによると、従来の大型テーパー マシンを DK45D に置き換えると、平均 金型あたりの総加工時間を 31% 削減 そして テーパーエラーによるやり直し作業が 42% 減少 .
よくある質問 – DK45D と従来の大型テーパー放電加工機の比較
Q1: 厚いワークピースに対する DK45D の信頼できる最大テーパ角度はどれくらいですか?
A1: DK45D は確実に達成します。 ±30°テーパー 厚さ250mmまでのワークに対応。厚さ 350 mm の場合、最適な精度と表面仕上げを維持するには、±20° が推奨されます。
Q2: DK45D は、古い機械と比較して、精密モールド ワイヤ EDM の最適化をどのように改善しますか?
A2: DK45D は、動的なコーナー補正、耐電解力、および UV 軸独立制御を提供します。これらの機能により、後研磨が軽減され、鋭い角が維持され、表面欠陥が排除されます。これらはすべて、 精密モールドワイヤ放電加工の最適化 .
Q3：DK45Dは上下異なる形状（異輪郭）にも対応できますか？
A3: はい。 DK45D は以下のために特別に設計されています。 CNC ワイヤ EDM テーパー ダイ加工ソリューション 、上下の異なる形状を含む。これは、押出ダイや複雑なテーパー付きキャビティにとって重要です。
Q4: DK45D のテーパ加工の一般的な切削速度はどれくらいですか?
A4: DK45D は、厚さ 100 mm の鋼板で ±15° のテーパーで、 120 ～ 135 mm²/分 。従来の大型テーパーマシンは通常、同じ条件下で 90 ～ 105 mm²/min で動作しますが、これは 22% の向上です。
Q5: DK45D にはテーパープログラミングのための特別なトレーニングが必要ですか?
A5: いいえ。DK45D には、テーパー固有のウィザードとシミュレーションを備えた直感的な CNC インターフェイスが含まれています。標準的なワイヤ EDM に精通しているオペレータは、ガイド付きの使用後 2 ～ 3 時間以内にテーパ プログラミングを学習できます。
