ワイヤー放電加工機は何に使用されますか?

ワイヤー放電加工機の機能とそれが現代の製造業において重要である理由

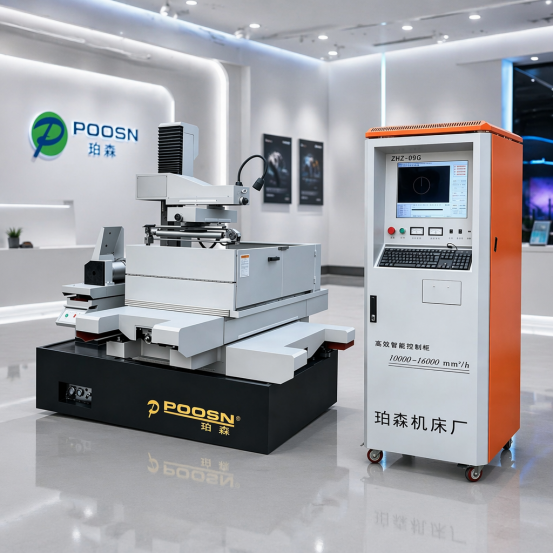

A ワイヤー放電加工機 (ワイヤ放電加工機) は、連続的に動く細いワイヤ電極とワークピースの間に制御された電気スパークを発生させ、直接機械的接触をすることなく、プログラムされた経路に沿って材料を侵食することにより、導電性材料を切断します。このため、硬化工具鋼、超硬、その他の加工が難しい金属を、従来のフライス加工や旋削加工では製造が困難な精密なダイ、パンチ、金型、複雑な形状の部品に切断するための頼りになるプロセスとなっています。

切断ワイヤがワークピースを物理的に圧迫することがないため、ワイヤ EDM 加工では機械的ストレスがほとんど発生しません。これが、ワイヤ EDM 加工が熱処理後の硬化部品の仕上げに依然として好ましいプロセスである理由の 1 つです。この技術は、高速ワイヤカット EDM、中速ワイヤカット EDM、大テーパ ワイヤカット EDM などのいくつかの機械カテゴリにまたがっており、それぞれが異なる精度、速度、テーパ角度の要件に適しています。これらの違いを理解すると、製造工場、工具メーカー、OEM バイヤーが適切な製品を選択するのに役立ちます。 CNCワイヤー切断機 生産ニーズに合わせた構成を実現します。

この記事では、一般的なマシンタイプ、その動作原理、典型的なアプリケーションシナリオ、比較パフォーマンス特性、メンテナンス慣行、業界の方向性について説明し、工具室管理者と調達チームに評価のための実践的な参考情報を提供します。 ワイヤー放電加工装置 オプション。

重要なポイント: ワイヤ EDM は、切削力ではなく火花侵食によって硬い導電性材料を除去するため、精密な金型、金型、および硬化工具コンポーネントの標準的な方法となっています。

ワイヤー放電加工機の一般的な種類とその特徴

ワイヤカット EDM マシンは通常、ワイヤの移動速度と構造設計によってグループ化され、各カテゴリはツールアンドダイおよび精密部品製造の異なるセグメントに対応します。

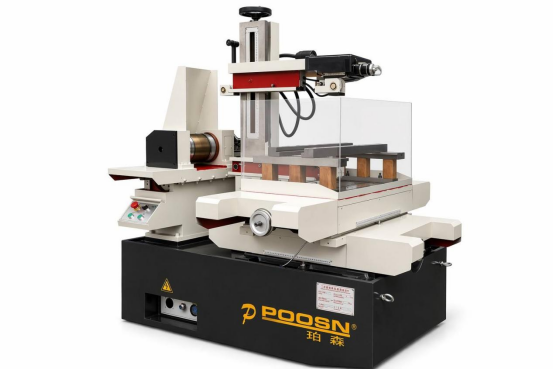

高速ワイヤー放電加工機 往復運動するモリブデンワイヤを使用し、交換する前に複数回再利用することで、一般的な金型製作作業に加工効率と作業経済性の実用的なバランスを提供します。

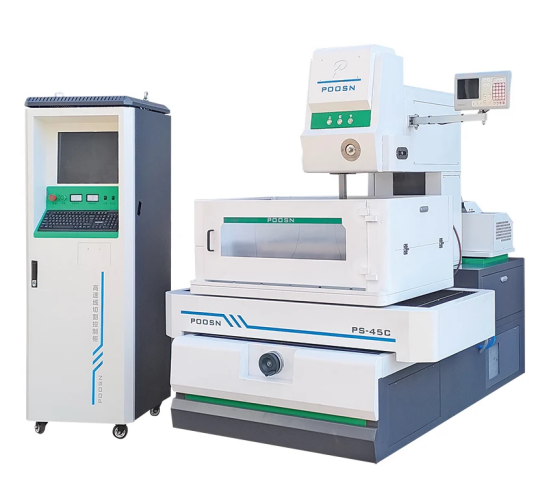

中速ワイヤ放電加工機 改良されたパルス電源、閉ループワイヤ張力制御、マルチカット戦略などの改良が加えられ、通常、基本的な高速モデルよりも細かい表面仕上げとより厳密な寸法の一貫性が得られます。

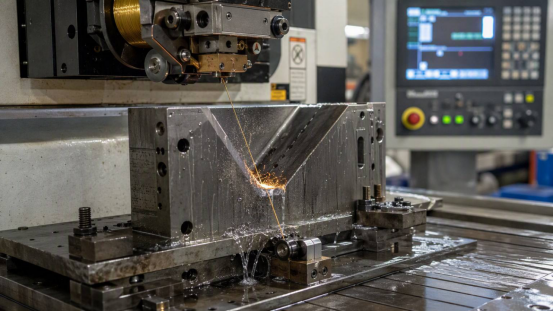

ラージテーパーワイヤー放電加工機 は、拡張された上部ワイヤガイドトラベルと特殊なガイド機構を備えているため、急角度のプロファイルを切断できます。これは、スタンピングダイ、押出ダイ、抜き勾配を必要とする部品に不可欠です。

マシンカテゴリ別の一般的な選択要素

重要なポイント: 高速、中速、および大テーパーのワイヤ EDM マシンの選択は、主に、必要な表面仕上げ、寸法公差、および部品の形状に急なテーパー角度が含まれるかどうかによって決まります。

動作原理とコアマシンの構造

ワイヤ EDM システムは、パルス直流電源がワイヤとワークピースの間に一連の急速な放電を生成しながら、細い金属ワイヤ (通常、高速および中速の機械にはモリブデン、低速システムには真鍮) を切断ゾーンに連続的に供給することによって動作します。各放電によりワークピースの表面から微量の材料が蒸発し、誘電性の流体 (通常は脱イオン水) が侵食された粒子を洗い流し、同時にワイヤとワークピースを冷却します。 CNC 制御システムは、プログラムされた X-Y 座標に沿ってワークテーブルを移動します。また、テーパー切断機能を備えた機械では、上部ワイヤ ガイドを独立して移動して角度のある切断を行うこともできます。ワイヤーと部品の間には直接的な機械的な力がかからないため、薄肉で繊細な部品も変形することなく切断できます。

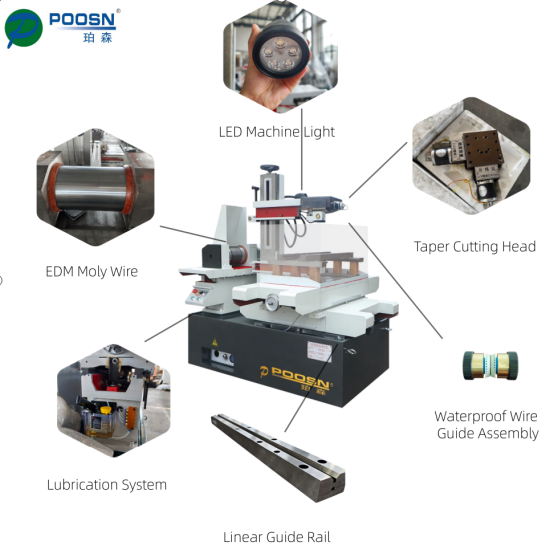

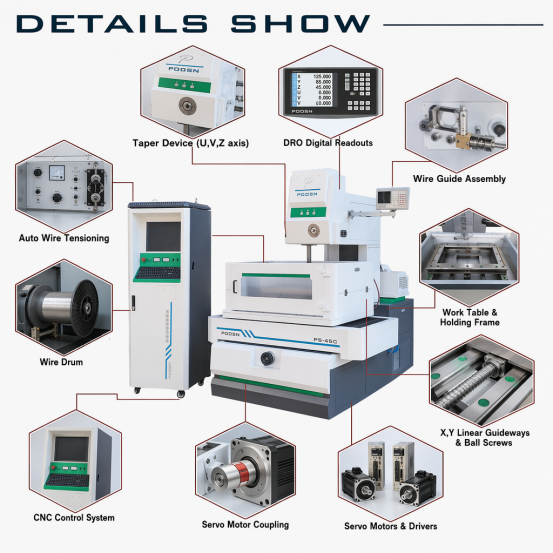

一般的なワイヤカット EDM マシンの主な機能グループには、ワイヤの供給および巻き取りシステム、上部および下部のワイヤ ガイド アセンブリ、ワークテーブルおよび軸駆動システム、誘電性流体の循環および濾過システム、および CNC 制御キャビネットが含まれます。以下の図は、これらのコンポーネントが標準的なマシン フレーム上にどのように配置されているかを示しています。

実際には、ワイヤ スプールは新しいワイヤまたは再調整されたワイヤを上部ガイドに向けて送り、ワイヤが切断部を通過して下部ガイドと巻き取りスプールに戻る前に、ワイヤをワークピースの上に正確に配置します。 X 軸と Y 軸に沿ってサーボ モーターによって駆動されるワークテーブルは、プログラムされた部品の形状に従って、クランプされたワークピースを固定ワイヤ パスに対して移動させます。誘電性流体は切断ギャップを通して継続的にポンプで送られ、浸食された破片を除去するために濾過されます。これにより、放電状態が安定に保たれ、長期間の生産工程を通じて一貫した切断品質が維持されます。

重要なポイント: ワイヤ EDM マシンの切断精度は、単一のコンポーネントだけではなく、ワイヤ送給、ガイド、軸駆動、および誘電体濾過システムが連携して動作する調整されたパフォーマンスに依存します。

アプリケーションシナリオと選択の考慮事項

ワイヤ EDM マシンは、機械的ストレスを引き起こすことなく硬化した導電性材料を正確な形状に切断する必要があるあらゆる業界で、幅広い業界で使用されています。最も一般的な用途は、依然として工具と金型の製造であり、ワイヤ EDM でプリハードン鋼や超硬ブランクからパンチ、ダイ、金型キャビティを切断します。航空宇宙および医療機器のメーカーも、厳しい公差とバリのないエッジが必要な小型で幾何学的に複雑な部品の製造にワイヤ EDM を利用しています。自動車サプライヤーは、大量生産プロセスに着手する前のスタンピング金型の製造やコンポーネントのプロトタイピングにワイヤ EDM を使用しています。

を評価するとき、 販売のためのワイヤー切断放電加工機 , バイヤーは、部品の形状 (特に急なテーパー角度が必要かどうか)、切断される材料の硬度と厚さ、必要な表面仕上げ、および工場がどの程度の無人または自動化操作を実行すると予想しているかを比較検討する必要があります。主に平坦で直線壁の金型コンポーネントを生産する工具室では、多くの場合、高速ワイヤ EDM 機がうまく機能しますが、抜き勾配でスタンピング金型を定期的に切断する工場では、専用の大型テーパー機械の恩恵を受けることができます。

重要なポイント: 機械の種類と部品の形状、特にテーパ角の要件と表面仕上げの目標を一致させることが、ワイヤ EDM 装置の選択の最も現実的な出発点となります。

機械タイプ間の相対的な切削速度の比較

処理速度は、工具室管理者がワイヤー EDM 装置を比較する際に最初に尋ねる要素の 1 つです。これは、生産期間中に機械が生産できる部品の数に直接影響するためです。材料、厚さ、ワイヤ径、パルス設定によって大幅に異なる正確な数値を引用するよりも、一般的な設計意図に基づいて各機械カテゴリの相対速度位置を確認する方が有益です。高速ワイヤ放電加工機は、主に一般的な型抜き作業のスループットを重視して設計されています。中速マシンは、生の速度を犠牲にして、より細かい制御とマルチカットの仕上げパスを実現します。ラージテーパーマシンは、最大線速度よりも角度切断能力を重視して最適化されています。以下のグラフは、この相対的な位置付けを、測定された生産データとしてではなく、単純な例示的な指標として示しています。

この水平比較は、一連の正確な生産数ではなく、意図的に相対的な指標として示されています。これは、ワイヤ放電加工機の実際の切断速度は、ワークピースの厚さ、材料の硬度、ワイヤの直径、フラッシング条件、およびオペレータが選択した特定のパルスパラメータに大きく依存するためです。この表が示しているのは、各機械カテゴリの背後にある一般的な設計の重点です。高速ワイヤ EDM 機械は通常、一般的な金型加工の切断スループットが優先される工場で指定されています。中速機械は、純粋な速度ベースでわずかに低い位置にあります。これは、その設計意図の一部が、生の切削速度を最大化するのではなく、表面仕上げと寸法精度を向上させるマルチカット戦略に特化しているためです。

大型テーパー機械がこの相対指数で最も低いのは、機械が劣っているからではなく、その機械設計、特に急なテーパー角度を達成するために必要な上部ガイドの移動距離の延長が、最大直壁切削速度ではなく角度切削能力に最適化されているためです。主にフラット パンチとシンプルなダイ インサートを必要とする工場では、通常、高速または中速の構成が優先されますが、抜き勾配のあるスタンピング ダイを定期的に製造する工場では、わずかな速度向上よりもテーパー機能を重視します。工場が作成する実際の部品図面と併せてこの表を読むと、速度だけよりもはるかに有意義な機械選択の基礎が得られます。

重要なポイント: 机上の最速の機械が角度のある形状の部品に必ずしも最適であるとは限らないため、切断速度は表面仕上げとテーパの要件を合わせて比較検討する必要があります。

業界トレンド: 自動ワイヤ通しと無人操作の採用の拡大

近年、ワイヤ EDM 業界全体で議論されている明確な傾向の 1 つは、オペレータが手動で切断を再開する必要がなく、切断後に自動的にワイヤを再度通すことができる自動ワイヤ通しシステムへの移行です。この機能が重要なのは、以前は計画外の断線が発生すると、誰かが介入するまで機械がアイドル状態に置かれ、店舗が現実的に実行できる夜間や週末の無人生産が制限されていたためです。自動ねじ切りの信頼性が高まるにつれて、特に多数個取りの金型作業や長時間の生産プログラムにおいて、無人稼働時間を延長できるツールルームが増えてきました。以下の折れ線グラフは、この一般的な軌跡を、正確な市場統計としてではなく、定性的な傾向として示しています。

このグラフの上向きの線は、業界出版物やメーカーの資料で広く報告されている一般的なパターンを反映しています。つまり、自動ワイヤ通しは、主にハイエンドの機械に搭載されているプレミアム機能から、ミッドレンジのワイヤ EDM 装置でもますます期待されている機能に移行しました。この進歩は、断線検出センサー、サーボ制御の応答性、誘電性流体の濾過の一貫性における広範な改善と並行して行われ、これらすべてがそもそも断線の頻度を減らします。発生する中断が少なくなり、発生した中断は自動的に解決されるため、機械はシフト中に無人で稼働し続けることができ、何時間もアイドル状態で停止したカットのリスクが大幅に軽減されます。

ツールルームやジョブショップにとって、この傾向は利便性を超えた実用的な意味を持ちます。無人実行時間が延長されると、生産スケジュールの計画方法が変わり、複雑で時間のかかるカットをシフトの終わりに開始し、一晩かけて完了させることが可能になります。また、オペレータの責任は、切断中の継続的な監視ではなく、機械のセットアップ、プログラミング、品質検証に移されます。新品を評価するショップ ワイヤー放電加工機 自動スレッディングの信頼性は、特にシフトごとの人員配置が限られている複数のマシンを実行している施設では、オプションのアドオンではなく実用的な日常的な機能として扱われることが増えています。

重要なポイント: 信頼性の高い自動ワイヤ通しは、機械の無人稼働時間を延長し、全体的な生産スケジュールの柔軟性を向上させたいと考えている工場にとって、実用的な基本的な期待となっています。

レーダービューによるマシン属性の比較

ワイヤ EDM マシンの選択では通常、単一の指標に合わせて最適化するのではなく、複数の属性のバランスを一度に調整する必要があるため、レーダー スタイルの比較は、単一のランク付けされたリストよりもトレードオフを明確に視覚化するのに役立ちます。以下のグラフは、寸法精度、表面仕上げ品質、切断速度、テーパー切断能力、一般的な自動化レベルという 5 つの一般的な特性について、高速、中速、および大テーパーのワイヤ EDM マシンを比較しています。各属性は、単一のマシン モデルからの特定のテスト値ではなく、一般的な設計特性を反映する単純な相対的な 1 から 5 のスケールでスコア付けされます。このビューは、方向性のある意思決定をサポートすることを目的としており、詳細な技術仕様のレビューに代わるものではありません。

このレーダー比較における重複する形状は、単一ワイヤ EDM カテゴリが他のカテゴリよりも普遍的に優れていると評価できない理由を示しています。それぞれの形状は、その中心となる設計目的を反映する軸に沿ってさらに伸びています。中速プロファイルは、精度と表面仕上げに向けて最も拡張されており、精密な金型や金型の仕上げパスに最も一般的に選択されるカテゴリとしての役割と一致しています。大きなテーパープロファイルは、テーパー能力軸に向かって最も遠くまで引っ張られ、これらの機械に組み込まれた角度切断用の特殊な機械移動範囲を反映しています。高速プロファイルはより中心的な位置にあり、単一の属性に特化したマシンではなく、汎用の主力マシンとしての役割を反映しています。

このようなレーダー チャートを読み取ることは、ショップがマシンを比較する前にこれら 5 つの属性について独自の優先順位をリストする場合に最も役立ちます。シンプルなフラットウォールダイインサートを大量に生産するツールルームでは、切削速度と自動化レベルが最も重視されるため、高速構成が合理的な出発点となります。表面仕上げの公差が厳しいキャビティを製造する精密金型工場では、重量精度と表面仕上げがより重くなり、中速構成が推奨される可能性があります。急な抜き勾配を扱うスタンピング金型メーカーは、当然のことながら、他の属性よりもテーパー機能を優先します。これらはどれも絶対的なルールではありませんが、レーダー ビューは、トレードオフの会話を構造化した方法で組み立てるのに役立ちます。

重要なポイント: すべての属性で優勢なワイヤ EDM マシン カテゴリは存在しないため、購入者は、自分の部品にとってどの属性が最も重要であるかを最初にランク付けするときに、レーダー比較から最大の価値を得ることができます。

業界全体にわたる典型的なアプリケーションの分布

ワイヤー EDM マシンは製造業のかなり幅広い分野で使用されていますが、工具と金型の作業は依然として最も確立された使用例です。以下のドーナツ グラフは、特定の実測調査ではなく、一般的な業界の使用パターンに基づいたコモン ワイヤ EDM アプリケーション領域の例示的な分布を示しています。これは、ワイヤー EDM テクノロジーが最も頻繁に使用されている場所に関する方向性のあるコンテキストを読者に提供することを目的としているため、調達チームや工具室管理者は、一般的な業界の状況に対して独自の使用パターンをベンチマークできます。

スタンピング金型、押出金型、射出成形金型のキャビティなどの工具と金型の作業が、この例示的な内訳で最大の割合を占めています。これは、硬化工具鋼を正確かつ再現性よく切断するために特別に開発された機械加工プロセスとしてのワイヤ EDM の起源と一致しています。航空宇宙用途は、重要な二次セグメントを代表します。その主な理由は、熱歪みを引き起こすことなく高強度合金の複雑なプロファイルを切断できるワイヤ EDM の能力が、タービンや構造コンポーネントに共通する厳しい公差要件に適合するためです。医療機器の製造も、特にバリのないエッジや寸法精度が重要となる外科用器具のコンポーネントなど、小型で複雑な部品の分野で注目すべきニッチな用途に成長しています。

自動車およびその他の用途として分類される残りのシェアには、ボディパネルおよびブラケット用のプレス金型の製造、およびさまざまな業界にわたる一般的なプロトタイピング作業が含まれます。このより広範なカテゴリは、プロトタイピングの需要が新製品の開発サイクルに追従することが多いため、より特殊なツールアンドダイや航空宇宙セグメントに比べて、全体的な製造活動レベルによって変動する傾向があります。主に自動車または一般的なプロトタイピングの顧客にサービスを提供しているショップでは、自社のアプリケーション構成が、ここで示されている例示的な分布よりもこのセグメントに大きく偏っていることに気づく場合があります。これは、さまざまな地域や業界クラスターにわたって顧客ベースがいかに多様であるかを考慮すると、正常なことです。

重要なポイント: 工具と金型の製造は依然としてワイヤー EDM テクノロジーの中核的な応用分野であり、航空宇宙および医療機器の分野では有意義な専門分野が形成されています。

長期にわたって信頼性の高いパフォーマンスを維持するためのメンテナンス ガイド

一貫したメンテナンスは、長年の生産使用にわたってワイヤー EDM マシンの正確な切断を維持するものであり、以下の実践のほとんどは、単一ブランドに固有の特殊な技術ではなく、メーカーのサービス文書や工具室のベスト プラクティスに見られる標準的な推奨事項です。

1. ワイヤガイドを定期的に検査して交換してください。摩耗したガイドは切断精度に直接影響し、時間の経過とともに切り口幅が不均一になる可能性があるためです。
2. 誘電性流体の抵抗率と濾過性能を監視してください。流体が汚染されているか不適切に調整されていると、切削の安定性が低下し、コンポーネントの摩耗が促進される可能性があります。
3. 張力が一貫していないことは、無人での長時間の運転中に予期せぬワイヤ切断を引き起こす一般的な原因となるため、ワイヤ張力の校正を定期的に確認してください。
4. 給電接点を清掃して検査します。給電接点は継続的な放電によって磨耗し、メンテナンスを怠ると火花の安定性に影響を与える可能性があります。
5. 特に大規模なメンテナンス作業やコンポーネントの交換後は、適切な測定機器を使用して、軸の位置決め精度を定期的に検証してください。
6. 熱変動は精密切断作業の寸法再現性に影響を与える可能性があるため、機械環境の温度を適度に安定させてください。

問題に事後的に対処するだけでなく、これらのチェックを定期的なメンテナンス スケジュールに組み込むことで、計画外のダウンタイムが削減され、生産工程全体で一貫した部品品質がサポートされます。メンテナンス間隔を文書化し、ワイヤ ガイドやコンタクトの交換履歴を追跡する工具室では、完成部品の公差に影響を及ぼす前に、進行中の問題を早期に発見する傾向があります。

から機器を選択する ワイヤー放電加工機メーカー 合理的な製品設計と一貫した品質テストの実施も、長期的な信頼性において重要な役割を果たします。台州新城陽機械製造有限公司は、放電加工機や特殊加工装置の研究、開発、生産に長年の経験を持つ専門メーカーであり、各工作機械が工場出荷前に位置決め精度テストを実施しています。これは、メーカーが装置の耐用年数を通じて顧客に一貫した出力品質をサポートするための実践的な方法の 1 つです。同社の製品範囲は、中速ワイヤ切断放電加工機の PS-C および DK77-BC シリーズ、高速ワイヤ切断放電加工機の DK77-A および DK77-B シリーズ、大テーパーワイヤ切断放電加工機の DK77-D シリーズに及び、製品は国内市場全体で販売され、一部のモデルは東南アジア、西アジア、ヨーロッパ、南北アメリカに輸出されています。

重要なポイント: ワイヤ ガイド、誘電体ろ過、およびワイヤ張力校正の計画的なメンテナンスは、正確で再現性のあるワイヤ EDM 性能を長期にわたって維持する上で重要です。
